ГРУ-UNG-50-400-2Н-СВГ.Т

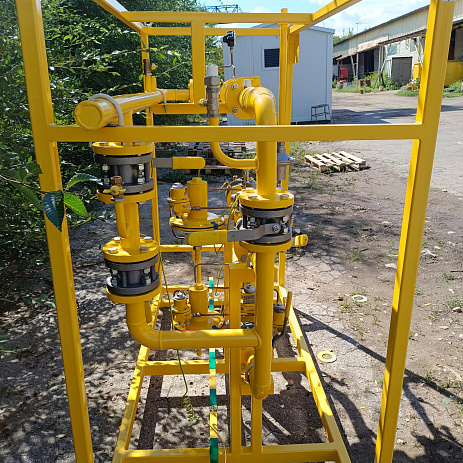

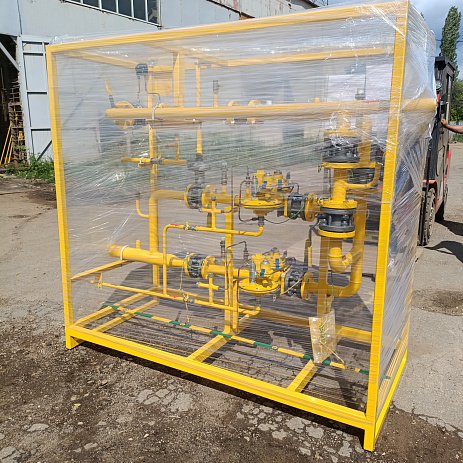

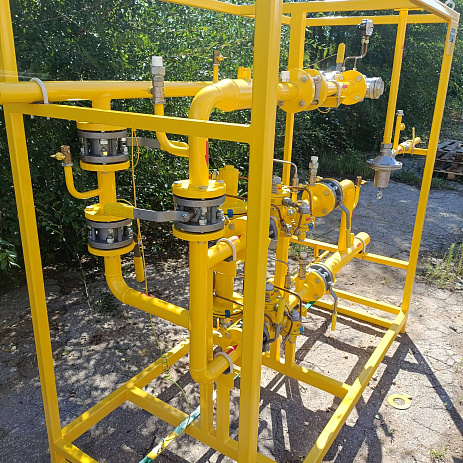

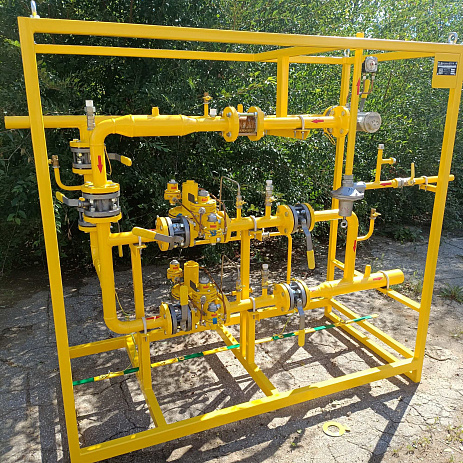

Газорегуляторная установка ГРУ‑UNG‑50‑400‑2Н‑СВГ.Т предназначена для редуцирования давления природного газа и поддержания его на заданном уровне, а также для технологического или коммерческого учёта расхода. Установка выполнена на раме и рассчитана на размещение в отапливаемом помещении или блок‑боксе.
ГРУ‑UNG‑50‑400‑2Н‑СВГ.Т — газорегуляторная установка с узлом учёта и телеметрией
Установка на раме для снижения и стабилизации давления природного газа, с двумя линиями редуцирования и коммерческим учётом расхода.
Основные параметры:
- DN50, пропускная способность до 400 м³/ч;
- входное давление до 0,6 МПа, выходное 2–5 кПа;
- две линии редуцирования (основная и резервная);
- узел учёта СВГ, исполнение .Т (телеметрия/термокоррекция);
- защита: ПЗК и ПСК.
Подходит для котельных, промышленных объектов и распределительных узлов с требованием учёта и удалённого контроля.
Поступление газа в установку
Газ подаётся по входному трубопроводу и сначала проходит через входной кран — он позволяет оперативно перекрыть поток в случае необходимости. Сразу после крана газ попадает в газовый фильтр: тот удаляет из потока механические примеси — песок, окалину, конденсат. Такая очистка критически важна: она предохраняет чувствительные узлы (в частности, регулятор и счётчик) от преждевременного износа и возможных заклиниваний.
Снижение и стабилизация давления
После фильтрации газ поступает к регулятору давления UNG. Устройство понижает высокое входное давление до требуемого низкого уровня — как правило, в диапазоне 2–5 кПа — и автоматически удерживает его на этом уровне вне зависимости от изменений расхода или колебаний давления на входе. Принцип работы основан на поддержании динамического равновесия: мембрана (или иной чувствительный элемент) фиксирует отклонения выходного давления, а регулирующий механизм корректирует положение клапана — увеличивая или уменьшая проходное сечение для потока газа.
Обеспечение бесперебойности за счёт резервирования
Маркировка «2Н» указывает на наличие двух линий редуцирования — рабочей и резервной. Пока основная линия обеспечивает подачу газа, резервная находится в режиме готовности. Такая схема гарантирует непрерывность газоснабжения: если на рабочей линии потребуется обслуживание либо возникнет неисправность, подача газа не прекратится — достаточно задействовать резервную линию.
Учёт объёма газа
Наличие в маркировке обозначения «СВГ» говорит о том, что в составе установки предусмотрен узел учёта. Он включает газовый счётчик (например, турбинного или ротационного типа) и нередко дополняется электронным корректором. Корректор пересчитывает фактический объём газа с учётом температуры и давления, приводя его к нормальным условиям — это необходимо для точного коммерческого учёта и корректных расчётов между поставщиком и потребителем.
Системы защиты и аварийного отключения
Для безопасной эксплуатации установка комплектуется защитной арматурой, срабатывающей при критических отклонениях параметров:
- Предохранительный сбросной клапан (ПСК) устраняет кратковременные скачки давления: при незначительном превышении нормы он сбрасывает избыточный газ в атмосферу, сглаживая всплеск.
- Предохранительный запорный клапан (ПЗК) реагирует на более серьёзные отклонения — как на чрезмерный рост, так и на критическое падение давления. В таких случаях ПЗК полностью перекрывает подачу газа, предотвращая развитие аварийной ситуации. После срабатывания ПЗК обычно требуется его ручное взведение.
Дистанционный контроль и мониторинг
Буква «Т» в маркировке свидетельствует о наличии системы телеметрии. Она обеспечивает передачу ключевых параметров на пульт оператора: давления на входе и выходе, перепада давления на фильтре (этот показатель служит индикатором степени его загрязнения). Передача данных возможна через стандартные интерфейсы — например, токовую петлю 4–20 мА или RS‑485, — что позволяет интегрировать установку в автоматизированную систему управления. Для локального визуального контроля на различных участках схемы предусмотрены манометры.
| Параметр | Значение |
|---|---|
| Наименование изделия | ГРУ‑UNG‑50‑400‑2Н‑СВГ.Т |
| Тип оборудования | Газорегуляторная установка на раме (ГРУ) |
| Регулятор давления газа | РДНК-400 |
| Регулируемая среда | Природный газ по ГОСТ 5542 |
| Условный проход (DN) | DN50 (вход) |
| Максимальное входное давление | До 0,6 МПа (типовой диапазон: 0,05–0,6 МПа) |
| Диапазон выходного давления | 2–5 кПа (низкое, настраивается при пусконаладке) |
| Пропускная способность (макс.) | До ~400 м³/ч (при плотности газа 0,73 кг/м³ и входном давлении 0,6 МПа; точное значение по паспорту) |
| Количество линий редуцирования | 2 (основная + резервная, исполнение «2Н») |
| Узел учёта расхода газа | СВГ (счётчик газа, опционально с корректором для приведения к нормальным условиям) |
| Система телеметрии/доп. функционал | .Т (передача данных, термокоррекция либо иные опции по проекту) |
| Защита и автоматика | Предохранительно‑запорный клапан (ПЗК), предохранительно‑сбросной клапан (ПСК) |
| Фильтрация | Газовый фильтр (контроль перепада давления, индикация загрязнения) |
| Климатическое исполнение | Для размещения в помещении/блок‑боксе (требования мягче, чем для уличного исполнения; уточняется по ТУ) |
| Температурный диапазон эксплуатации | Типово: −30…+60 °C (либо −40…+60 °C при спецподготовке; зависит от комплектации) |
| Интерфейсы телеметрии | Токовая петля 4–20 мА, RS‑485 (опционально, зависит от исполнения .Т) |
| Сертификация | Декларация ТР ТС; сертификаты на отдельные узлы (фильтр, счётчик, регулятор) |
| Назначение | Редуцирование и стабилизация давления газа, резервирование подачи, учёт расхода, дистанционный контроль |
| Применение | Котельные, промышленные и коммунальные объекты, распределительные узлы с требованием учёта и диспетчеризации |
