ГРУ-13-2НУ4-СГ

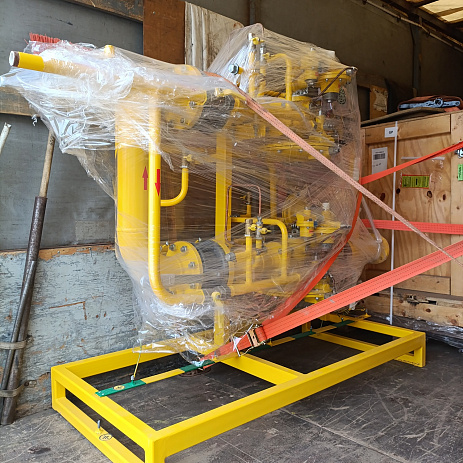

Оборудование смонтировано на надёжной металлической раме — это обеспечивает устойчивость и удобство транспортировки.

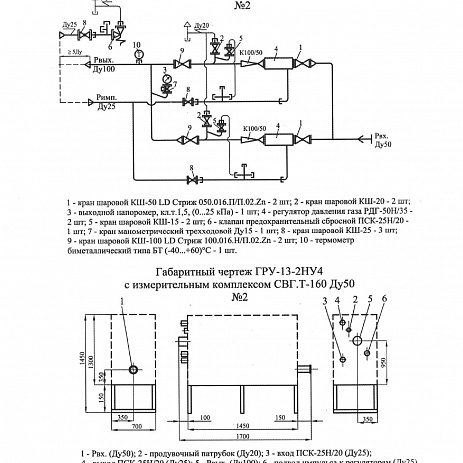

Две линии редуцирования (рабочая и резервная) гарантируют бесперебойную подачу газа даже при обслуживании или неисправности одной из линий. В каждую линию входят:

• регулятор давления газа РДГ‑50Н — отвечает за снижение и стабилизацию давления;
• входные и выходные шаровые краны — позволяют перекрывать поток газа для проведения работ;
• газовые фильтры ФГ — удаляют механические примеси (песок, окалину, конденсат), защищая чувствительные узлы системы.

Система безопасности включает:

• предохранительно‑запорный клапан (ПЗК) — встроен в регулятор и автоматически перекрывает подачу газа при критическом отклонении давления (как при повышении, так и при понижении);
• предохранительный сбросной клапан (ПСК) — сбрасывает избыток газа в атмосферу при кратковременном скачке выходного давления, возвращая параметры в рабочий диапазон.

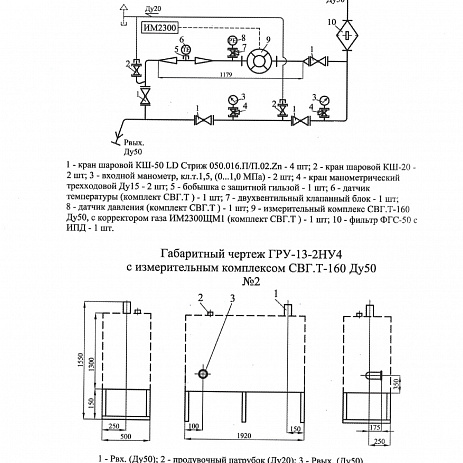

Узел учёта расхода газа обеспечивает точный контроль потребления:

• измерительный комплекс СВГ.Т-160 Ду50;
• электронный корректор объёма (например, ЕК270 или аналог) — оснащён встроенными преобразователями температуры и давления и автоматически приводит измеренный объём к стандартным условиям согласно ГОСТ 2939.

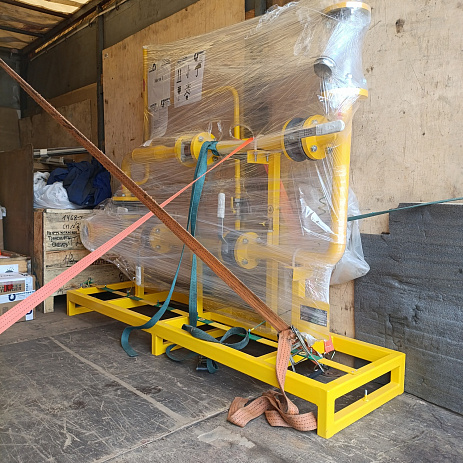

На этапе транспортировки вместо узла учёта монтируется технологическая катушка — это упрощает перевозку и защищает чувствительные приборы.

Контрольно‑измерительные приборы позволяют оперативно отслеживать ключевые параметры:

• входной манометр — контролирует давление на входе и помогает оценить степень загрязнения фильтра по перепаду давления;
• выходной манометр — отслеживает давление после редуцирования;
• индикатор перепада давления (ИПД) на фильтре — сигнализирует о необходимости очистки или замены фильтрующего элемента (критический перепад — 5–10 кПа, в зависимости от типа фильтра).

Основной режим (через рабочую линию)

Поток газа поступает через входной шаровой кран и сразу направляется в фильтр, где очищается от механических включений. Состояние фильтра контролируют по индикатору перепада давления: если перепад приближается к 5–10 кПа, это сигнал к обслуживанию.

Далее газ проходит через счётчик узла учёта. Корректор автоматически пересчитывает измеренный объём с учётом фактических температуры и давления, приводя данные к стандартным условиям.

После учёта газ поступает в регулятор РДГ‑50Н. Здесь давление снижается до требуемого уровня и поддерживается стабильно — даже при колебаниях входного давления или изменении расхода у потребителя.

На выходе газ проходит через выходной кран и подаётся потребителю. Текущее выходное давление отслеживают по манометру.

Защитные механизмы

Если давление на выходе кратковременно превышает норму, срабатывает ПСК — избыточный газ сбрасывается в атмосферу, и параметры возвращаются в допустимый диапазон. Если отклонение продолжается и выходит за критические пределы, ПЗК полностью перекрывает подачу газа, предотвращая аварийную ситуацию.

Резервный режим

При необходимости ремонта или техобслуживания рабочей линии её входной и выходной краны закрывают. Поток газа перенаправляют на резервную линию — она повторяет тот же технологический маршрут: кран → фильтр → счётчик → регулятор → выходной кран. Благодаря этому подача газа потребителю не прерывается.

Продувочные трубопроводы

На обеих линиях (после входных кранов и после регуляторов) предусмотрены продувочные трубопроводы. Их используют для удаления скопившегося газа перед запуском установки или во время технического обслуживания — это повышает безопасность работ.
