ПГБ-RG/2MB-2У1 (ГРПБ-RG-2MB; ПГК-ПГБ; ПГК-ГРПБ; УГУ-ПГБ; УГУ-ГРПБ; ШЗР-ПГБ)
ПГБ-RG/2MB-2У1 — блочный газорегуляторный пункт, размещённый в мобильном каркасно‑модульном боксе. В его состав входит комплект технологического оборудования и вспомогательных устройств.
Оснащённый регуляторами RG/2MB производства MADAS, пункт обеспечивает снижение давления газа: на входе оно может составлять от 0,01 до 0,6 МПа, а на выходе поддерживается в пределах 1,3–80 кПа. Система автоматически стабилизирует выходное давление — оно остаётся на установленном уровне даже при изменениях входного давления или объёма потребляемого газа.
ПГБ-RG/2MB-2У1 конструктивно разделён на три функциональных отсека — в них размещают оборудование для отопления, технологические агрегаты и средства контроля и автоматизации (КИПиА).
Число линий редуцирования в ПГБ-RG/2MB-2У1 варьируется: может быть одна, две или больше — это определяют исходя из специфики эксплуатации объекта. При возникновении нештатных ситуаций автоматически задействуется резервная линия. На входном и выходном участках ПГБ монтируют отключающие устройства, оснащённые электроприводами во взрывозащищённом исполнении.
Очистка газа обеспечивается фильтрами, которые задерживают до 99 % частиц. Число фильтрующих элементов подбирают пропорционально количеству линий редуцирования.
Учёт объёма потребляемого газа ведут с помощью счётчиков разных типов — ультразвуковых, вихревых, ротационных либо турбинных. Их измерительный диапазон достигает 50 000 м³/ч.

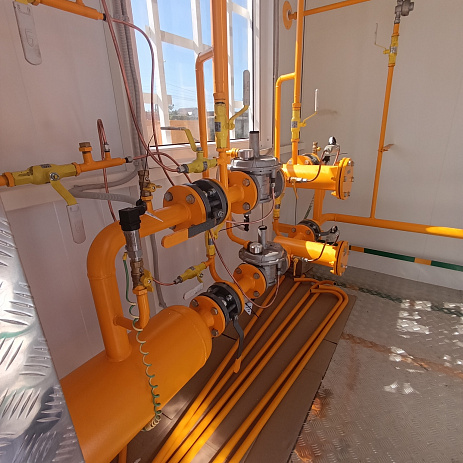

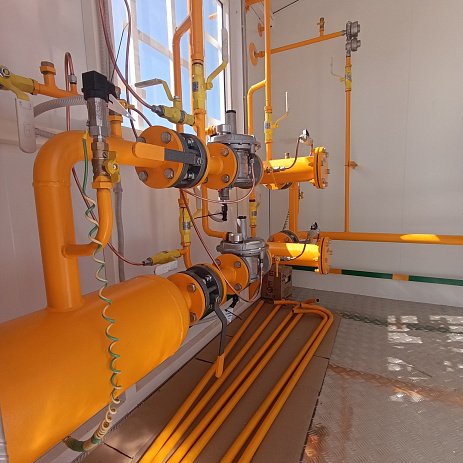

Чтобы гарантировать достоверность показаний, на входе и выходе устанавливают датчики давления и термометры. Редуцирование газа в ПГБ-RG/2MB-2У1 выполняют с помощью специального узла: в его состав входят регулятор давления RG/2MB, предохранительный запорный клапан, блок предохранительных клапанов, запорная арматура с механическим приводом, а также система продувочных трубопроводов.

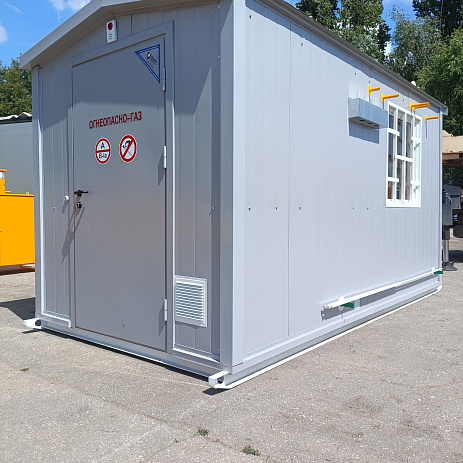

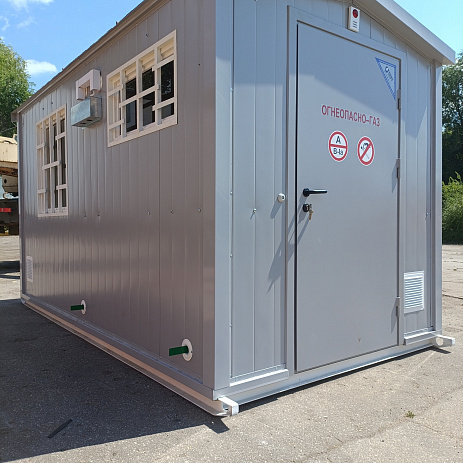

Двухсекционный пункт газорегуляторный блочный ПГБ‑RG/2MB‑2У1 смонтирован в корпусе из 100‑миллиметровых сэндвич‑панелей. Конструкция укомплектована пожаробезопасными дверями, алюминиевыми полами и контурным заземлением.

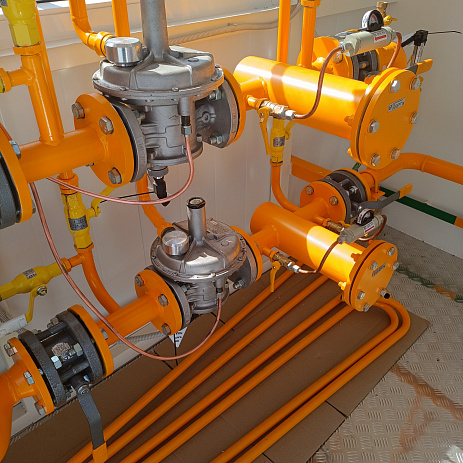

В составе оборудования — регуляторы давления газа Madas RG/2MB, оснащённые датчиками положения ПЗК, а также фильтры с индикаторами перепада давления (ИПД).

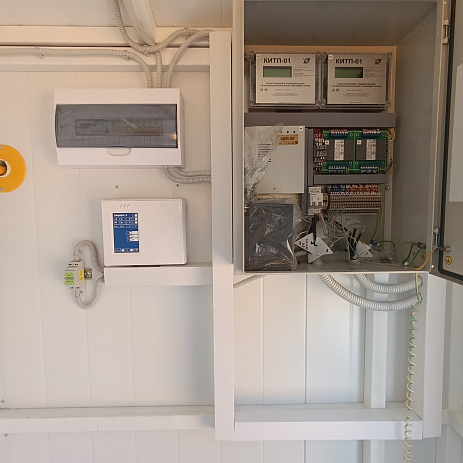

Контроль параметров реализован посредством системы телеметрии на базе контроллера КИТП‑01. Система отслеживает давление и температуру газа на входе и выходе; температуру воздуха в блоке и уровень загазованности в технологическом отсеке.
|
Наименование |
ПГБ-RG/2MB-2У1 |
|
Регулятор давления газа |
RG/2MB |
|
Максимальное входное давление, МПа |
0,6 |
|
Регулируемая среда |
Метан, сжиженный газ (сухие газы), азот |
|
Температура окружающей среды С° |
-40°С до +60°С |
|
Диапазон настройки выходного давления газа, МПа |
от 0,001 до 0,08 |
|
Неравномерность регулирования выходного давления при изменении расхода газа и изменении входного давления на 30%, %, не более |
±10 |
|
Диапазон настройки отключающего устройства кПа:
|
1.2-100
0.7-11
|
|
Предохранительно-запорный клапан |
встроен |
|
Предохранительно сбросный клапан |
ПСК-50 |
|
Диапазон настройки срабатывания предохранительно-сбросного клапана, кПа |
1-125 |
|
Система обогрева |
газовый |
|
Срок службы |
30 лет |
