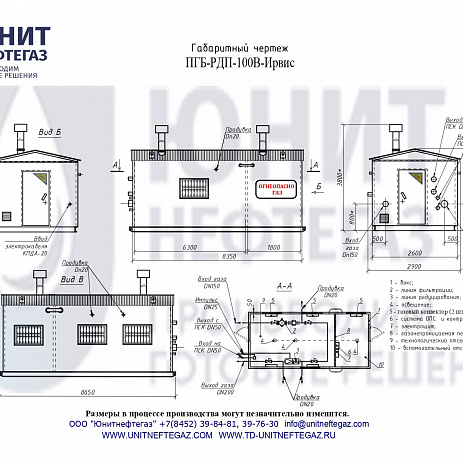

ПГБ-100-СГ, газорегуляторный пункт блочный
Пункт газорегуляторный блочный ПГБ-100-СГ предназначен для редуцирования газа высокого давления первой категории (от 0,6 МПа до 1,2 МПа) и среднего давления (от 0,3 МПа до 0,005 МПа) на требуемое и автоматического отключения подачи газа при повышении значений, а также для коммерческого учета расхода газа.
На заводе "Юнитнефтегаз" производятся газорегуляторные пункты блочные ПГБ-100-СГ, которые оснащены как основной, так и резервной линией редуцирования, основанной на двух регуляторах РДБК1-100. Эти устройства также включают узел для учета газа с электронным корректором.
ПГБ-100-СГ, оснащенный двумя линиями редукции, узлом учета и телеметрическими комплексами, предназначен для следующих целей:
-
снижение высокого или среднего давления газа до необходимого уровня и автоматическое поддержание установленного выходного давления, независимо от колебаний расхода или входного давления;
-
автоматическое прекращение подачи газа в случае аварийного повышения или понижения выходного давления за пределы допустимых значений;
-
фильтрация газа от механических загрязнений.
-
мониторинга потребления газа.

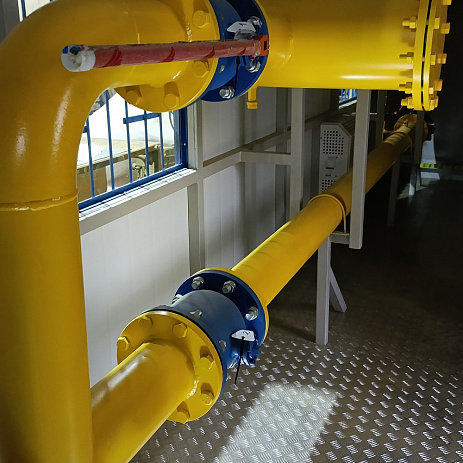

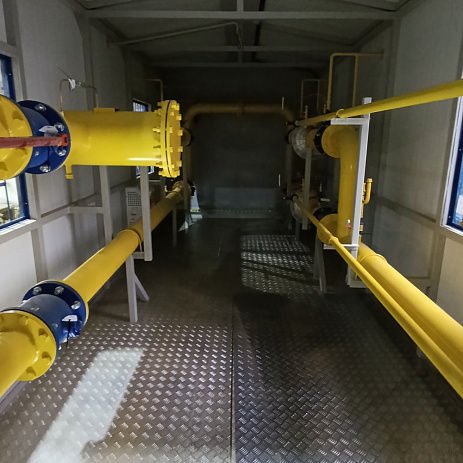

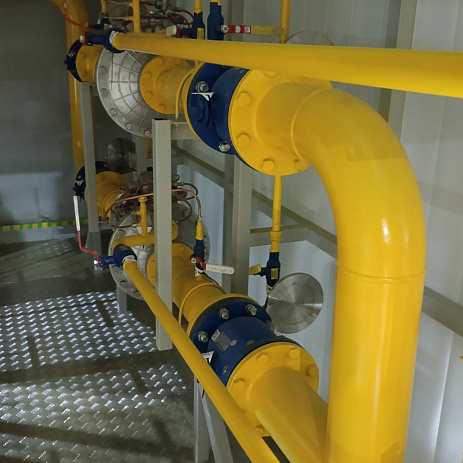

В состав оборудования для редуцирования газа входят шаровые краны ГШК, фильтры газа ФГ-150, предохранительные запорные клапаны ПКН-100, регуляторы давления газа РДП, сбросные клапаны ПСК-50, а также узел учета расхода газа, системы отопления и пожаротушения и другие элементы, монтаж которых указан в технических требованиях к изделию. Установка дополнительных компонентов может повлиять на итоговую стоимость изделия.
|
Наименование параметра |
ПГБ-100-СГ-ЭК | ПГБ-100-СГ-ЭК |
|
Тип регулятора давления газа |
РДБК1-100Н |
РДБК1-100В |
|
Регулируемая среда |
Природный газ ГОСТ 5542-2014 |
|
|
Температура окружающего воздуха, °С |
У1 (от -40°С до +45°С) и ХЛ1 (от -60°С до +45°С) по ГОСТ 15150 |
|
|
Давление газа на входе, Рвх, МПа |
до 1,2 |
до 1,2 |
|
Диапазон настройки давления газа на выходе, Рвых, кПа |
1-60 |
30-600 |
|
Диапазон настройки давления срабатывания отключающего устройства, кПа |
||
|
при понижении Рвых |
0,3 - 30 кПа |
30-300 кПа |
|
при повышении Рвых |
2-75 кПа |
300-750 кПа |
|
Давление срабатывания сбросного клапана, кПа |
1.15 Рвых |
|
|
Соединение |
Фланцевое |
|
|
Условный проход, Ду |
||
|
на входе |
100 |
100 |
|
на выходе |
200 |
200 |
|
импульса |
50 |
50 |
|
Масса, кг (не более) с АГУ |
8500 |
8500 |
|
Масса, кг (не более) с АОГВ |
9000 |
9000 |
