Газорегуляторный пункт ГРПШ-3-2Н(В)
Газорегуляторные пункты шкафные ГРПШ-3-2Н(В) с регуляторами РДГ-50Н(В) предназначены для автоматического поддержания выходного давления на заданном уровне при изменениях расхода и входного давления, редуцирования среднего и высокого давления газа на низкое, а также автоматического отключения подачи газа при аварийном повышении или понижении выходного давления сверх допустимых заданных значений.
-
Средний срок службы не менее 15 лет.
-
Назначенный срок службы — 40 лет.
-
Рвх макс=1,2 МПа;
-
Рвых: РДГ-50Н (седло 25, 35, 42 мм) — от 1 до 60 кПа;
-
РДГ-50В (седло 25, 35, 42 мм) — от 30 до 600 кПа.
Так же, газорегуляторный пункты такого типа очищают проходящий через них газ от механических примесей (по ГОСТ 5542-87).
Точная стоимость и комплектация ГРПШ-3-2Н(В) формулируется на основании потребностей заказчика указанных в Опросном листе. Для расчета стоимости ГРПШ Вы можете скачать Опросный лист, заполнить его и прислать нам на электронную почту info@unitneftegaz.com

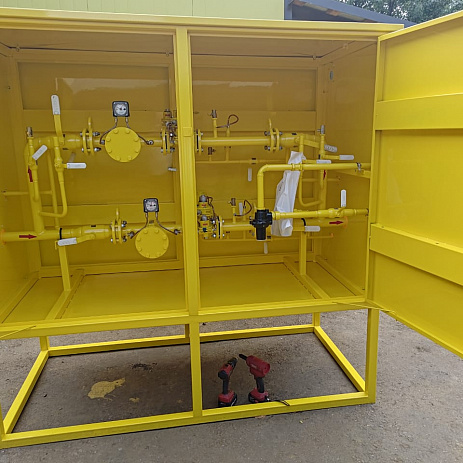

Газорегуляторный пункт ГРПШ-3-2Н(В) выполнен в виде металлического шкафа, внутри которого установлено специальное оборудование для снижения давления природного газа на газопроводе с высокого или среднего уровня до низкого или среднего, что позволяет подключить газовое оборудование, такое как газовые горелки или плиты. Применяется в основном для газификации жилых и коммунальных объектов, как в городах, так и в сельской местности.
Газорегуляторный пункт ГРПШ-3-2Н(В) может иметь две линии редуцирования с регуляторами давления газа. Регуляторы могут быть как отечественного, так и импортного производства, и оборудованы встроенными клапанами ПЗК для предотвращения аварийных ситуаций, связанных с резкими изменениями давления в газопроводе. В случае однократного резкого повышения давления предохранительно-сбросная система осуществит сброс газа в атмосферу через соответствующую сбросную свечу. При последующих колебаниях давления подача газа будет приостановлена с помощью предохранительно-запорной системы.
| Наименование | ГРПШ-3-2Н(В) | |
|---|---|---|
| Регулируемая среда | Природный газ по ГОСТ 5542-87 | |
| Регулятор давления газа | РДГ-50Н | РДГ-50В |
| Максимальное входное давление, МПа | 1,2 | |
| Диапазон настройки выходного давления, кПа | 1 — 60 | 60 — 600 |
| Пропускная способность, м³/ч, при входном давлении, Мпа: | РДГ-50Н (В) | |
| При Рвх: 0,05 МПа | 330 | - |
| При Рвх: 0,1 МПа | 600 | 600 |
| При Рвх: 0,2 МПа | 950 | 950 |
| При Рвх: 0,3 МПа | 1250 | 1250 |
| При Рвх: 0,4 МПа | 1550 | 1550 |
| При Рвх: 0,5 МПа | 1850 | 1850 |
| При Рвх: 0,6 МПа | 2150 | 2150 |
| При Рвх: 0,7 МПа | 2500 | 2500 |
| При Рвх: 0,8 МПа | 2800 | 2800 |
| При Рвх: 0,9 МПа | 3100 | 3100 |
| При Рвх: 1,0 МПа | 3400 | 3400 |
| При Рвх: 1,1 МПа | 3700 | 3700 |
| При Рвх: 1,2 МПа | 4050 | 4050 |
| Неравноммерность регулирования, % | ±10 | |
| Диапазон настройки давления, срабатывания отключающего устройства, кПа: | ||
| При повышении входного давления, МПа: | 0,0003 — 0,003 | 0,01 — 0,03 |
| При понижении входного давления, МПа: | 0,003 — 0,07 | 0,07 — 0,7 |
| Предохранительный сбросной клапан | ПСК-50Н/С/В | |
| Давление начала срабатывания сбросного клапана, кПа | 2-20/20-300/125-1000 | |
| Температура окружающего воздуха, °С | -40...+60 | |
| Система обогрева | ГАЗОВОЕ «ДА» / «НЕТ» | |
| Расход для системы обогрева, м³/ч | 0,05±15% | |
|
Ду 50 Ду 50 Ду 25 |
|
| Соединение: входного патрубка, выходного патрубка, импульса | Сварное, по ГОСТ 16037-80 | |
| Межремонтный интервал (ТР, ТО) | 3 | |
| Средний срок службы, лет | 15 | |
| Назначенный срок службы, лет | 40 | |
| Масса, кг | 400 | |
